Caso técnico de instalación de un ATS de 63 amperes con cableado y automatización mecánica para un sistema respaldado por un generador eléctrico.
Electroservis SRL llevó a cabo la instalación de un nuevo tablero de transferencia automática (ATS) de 63 amperes. Este equipo se incorporó para trabajar con un generador existente que ahora cuenta con un total de tres ATS, mejorando así la flexibilidad y el control de la transferencia entre la fuente de energía principal y el respaldo generado por el equipo.
El cliente solicitó un nuevo ATS para su generador. Con esta incorporación, el sistema pasó a contar con tres tableros de transferencia asociados al mismo equipo. Electroservis proveyó los cables necesarios y una llave equipada con automatización mecánica para la construcción y puesta en marcha del nuevo tablero de transferencia.

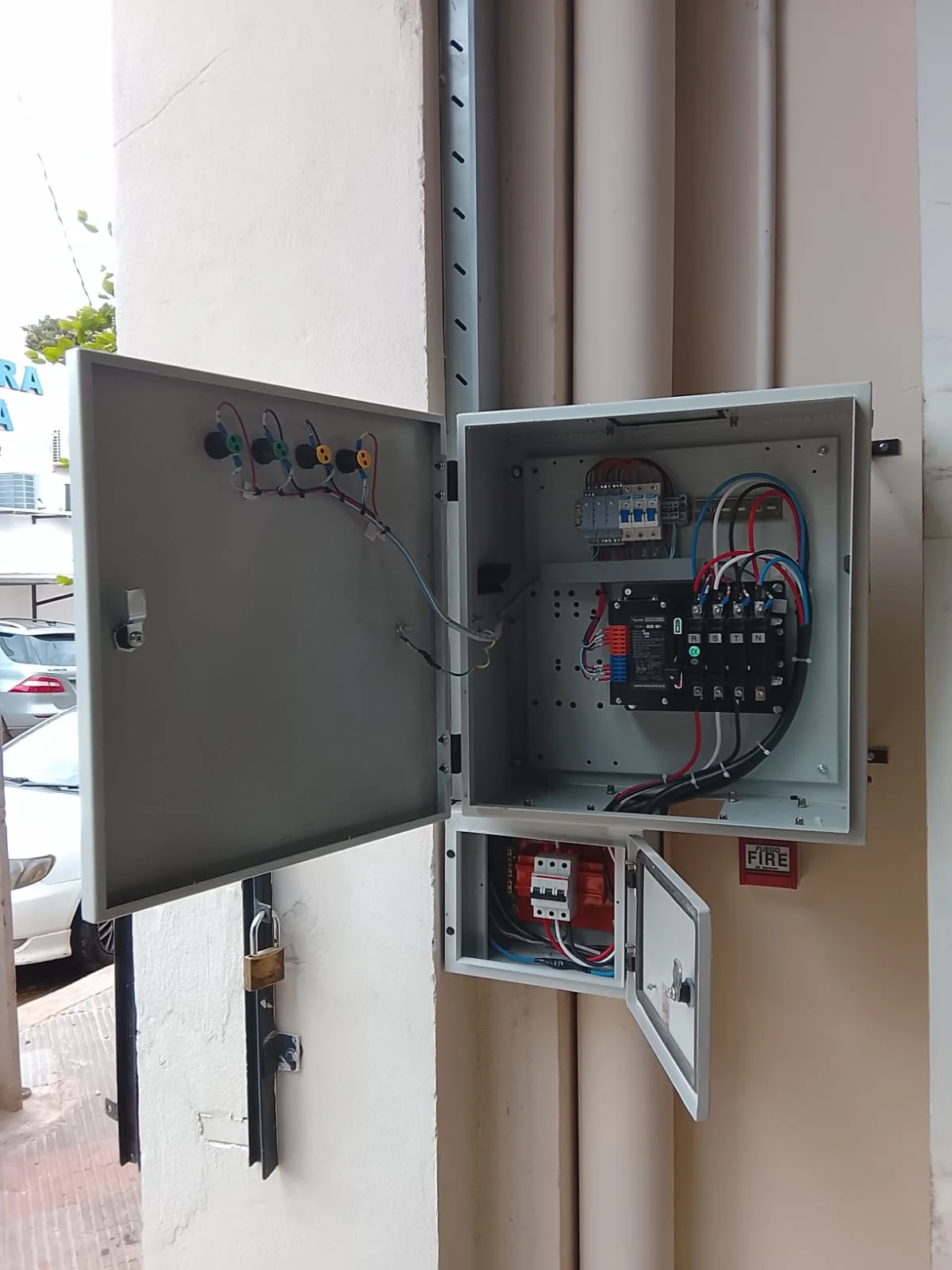

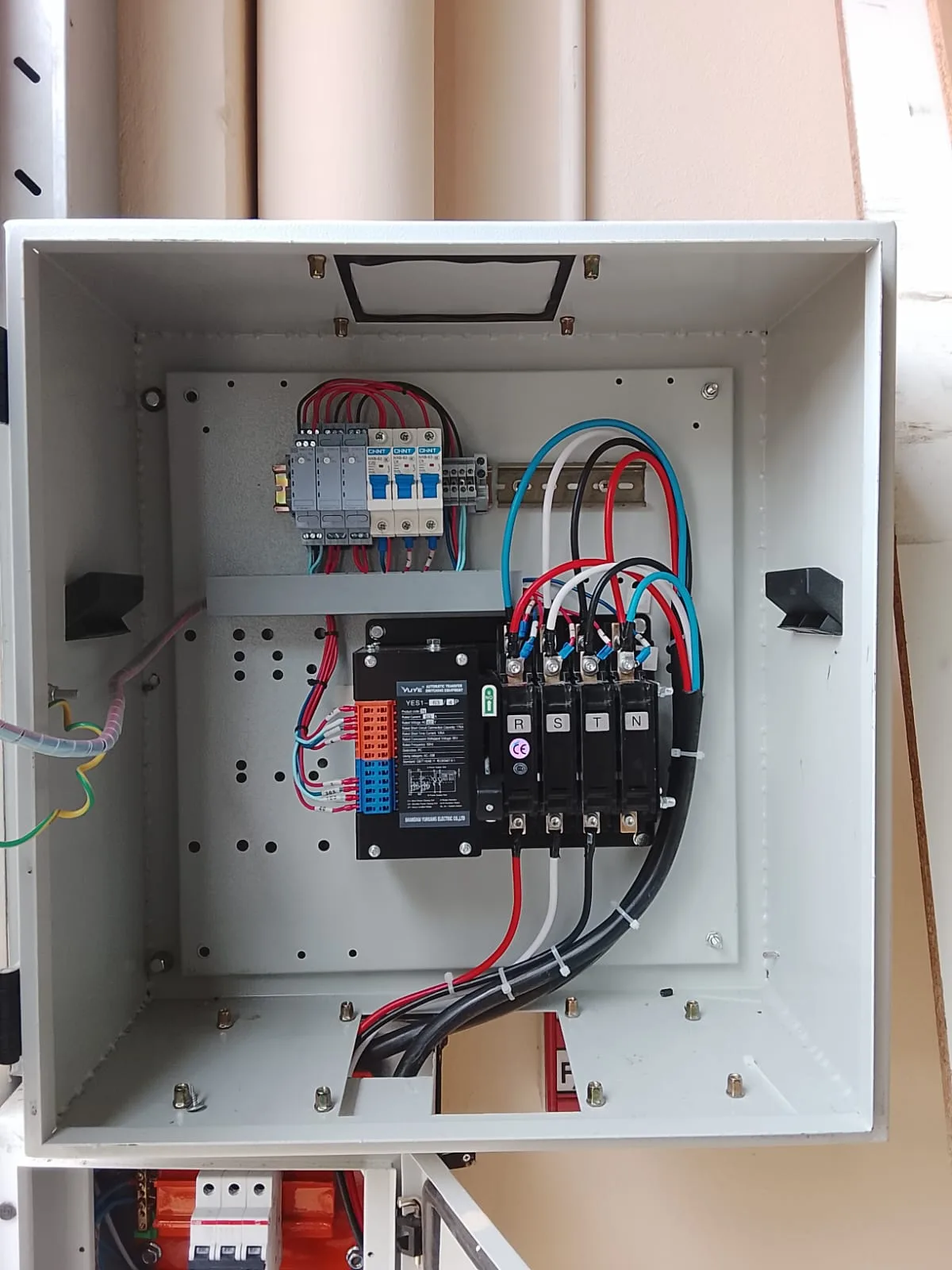

La instalación física se realizó con cajas metálicas montadas en la pared, mostrando un cableado ordenado y estructurado, siguiendo las normas de seguridad y buenas prácticas de ingeniería eléctrica. Se emplearon protecciones eléctricas y componentes adecuados para garantizar la operatividad segura del sistema, como se puede observar en las imágenes proporcionadas.
El ATS tiene la función crucial de conmutar automáticamente la fuente de alimentación entre la red eléctrica principal y el generador en situaciones de corte o falla de energía. Esta conmutación se realiza sin intervención manual, permitiendo una continuidad en el suministro eléctrico crítica para muchas aplicaciones industriales, comerciales y residenciales con necesidades de respaldo confiable.
La llave con automatización mecánica entregada por Electroservis permite que el tablero realice el cambio de forma automática basándose en señales de tensión, frecuencia y estado de la fuente principal, optimizando el uso del generador y protegiendo los circuitos conectados. Esta automatización asegura que el equipo funcione correctamente sin riesgos de conflicto entre las fuentes de energía.
Además de proveer componentes y realizar la instalación del ATS, Electroservis SRL cuenta con la capacidad de elaborar proyectos completos de instalaciones eléctricas, tableros eléctricos y sistemas de automatización. Esto garantiza que cada sistema esté diseñado y ejecutado según las especificaciones técnicas necesarias y cumpliendo con normativas aplicables.
Un correcto diseño y una instalación profesional son fundamentales para evitar sobrecargas, cortocircuitos o daños en el equipo generador y en las cargas conectadas. La experiencia y capacitación del personal técnico en Electroservis aseguran una instalación segura y confiable, con componentes certificados y prácticas que prolongan la vida útil del sistema y minimizan riesgos eléctricos.
La incorporación de un nuevo ATS de 63 amperes para un generador que ya cuenta con varios tableros de transferencia es una solución eficaz para mejorar la gestión energética y continuidad operacional de la instalación. Electroservis ofrece servicios integrales desde el asesoramiento, suministro y elaboración de proyectos hasta la instalación y puesta en marcha, aportando soluciones a la medida del cliente.
Para requerimientos similares o asesoramiento en sistemas eléctricos y automatización, Electroservis permanece a disposición con atención profesional y técnica especializada.
Detecta la condición de la red y gestiona la transferencia de las cargas hacia el generador de respaldo según el diseño del sistema. Cuando retorna la fuente normal, coordina la conmutación correspondiente.
No. También deben revisarse tensión, fases, carga, protecciones, corriente disponible y compatibilidad con el control del generador. El diseño debe corresponder a la instalación real.
El tablero conecta dos fuentes de energía y debe impedir maniobras incompatibles. El montaje, cableado, protecciones y pruebas deben ser definidos por personal calificado.

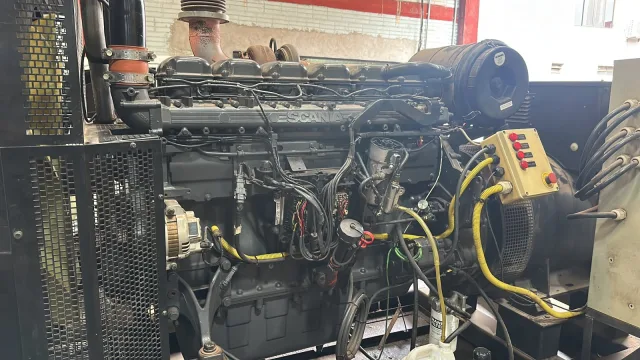

Trabajo realizado en el solenoide del inyector número 4 de un motor diésel SCANIA de seis cilindros que ingresó al taller porque no arrancaba.
